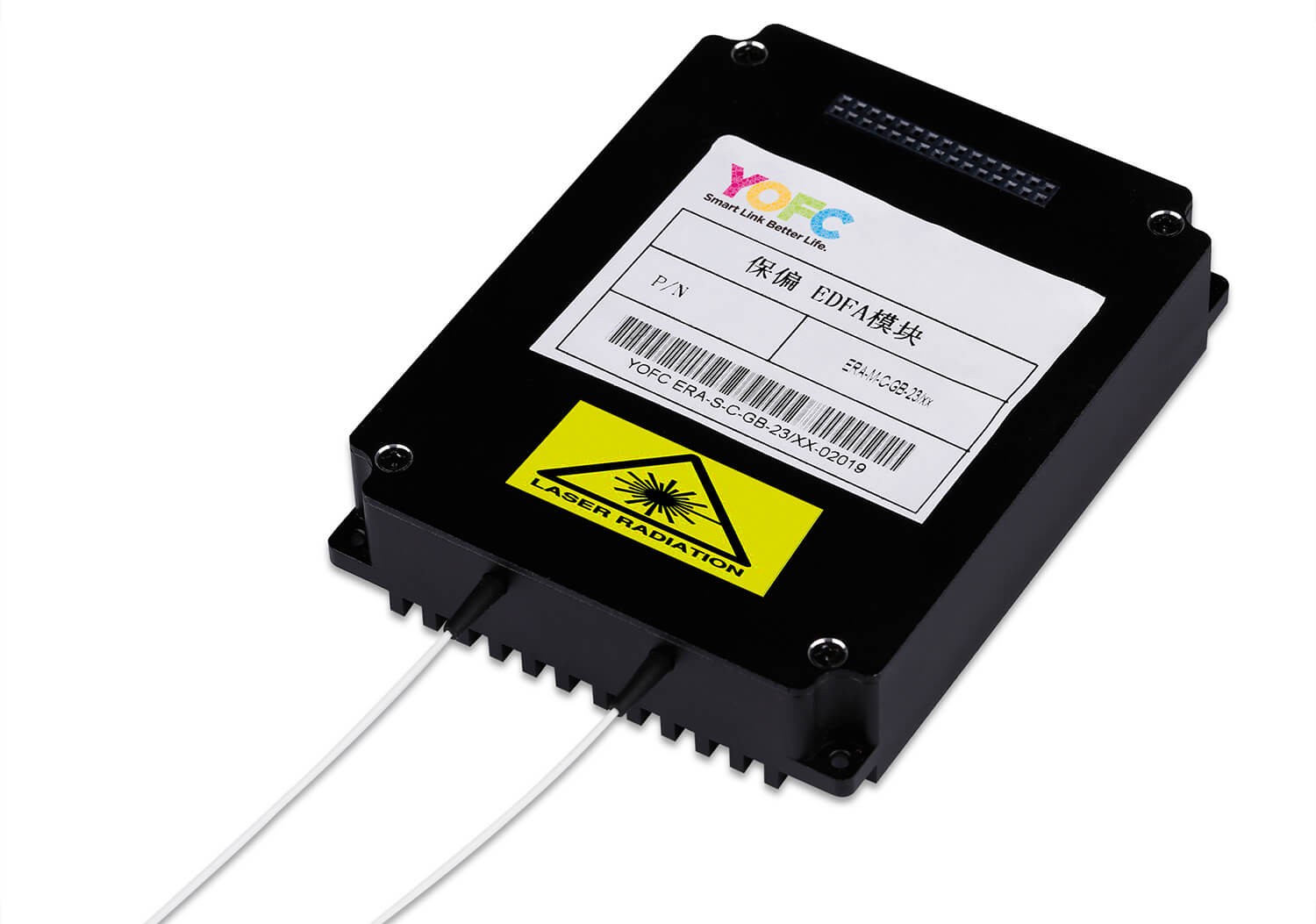

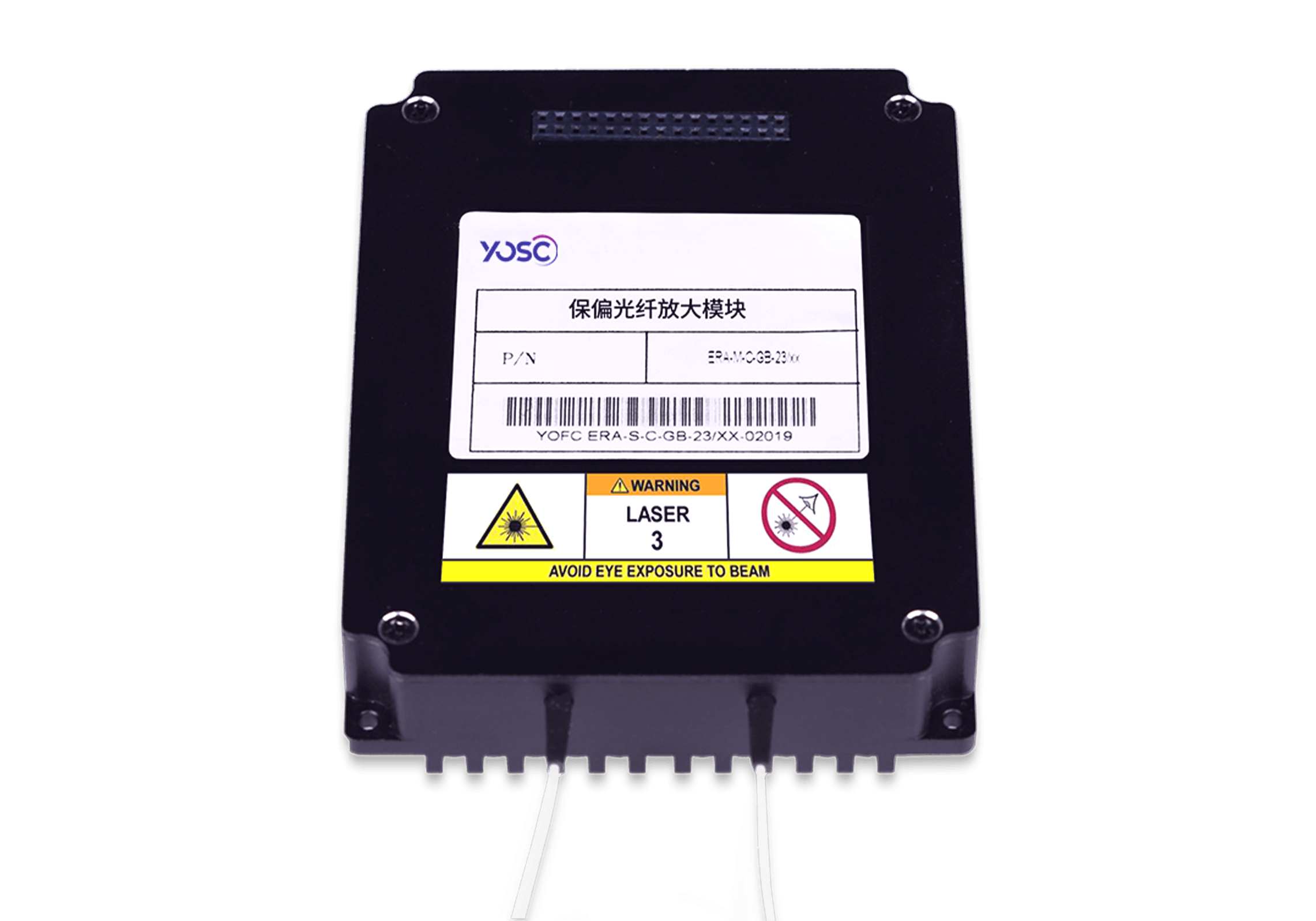

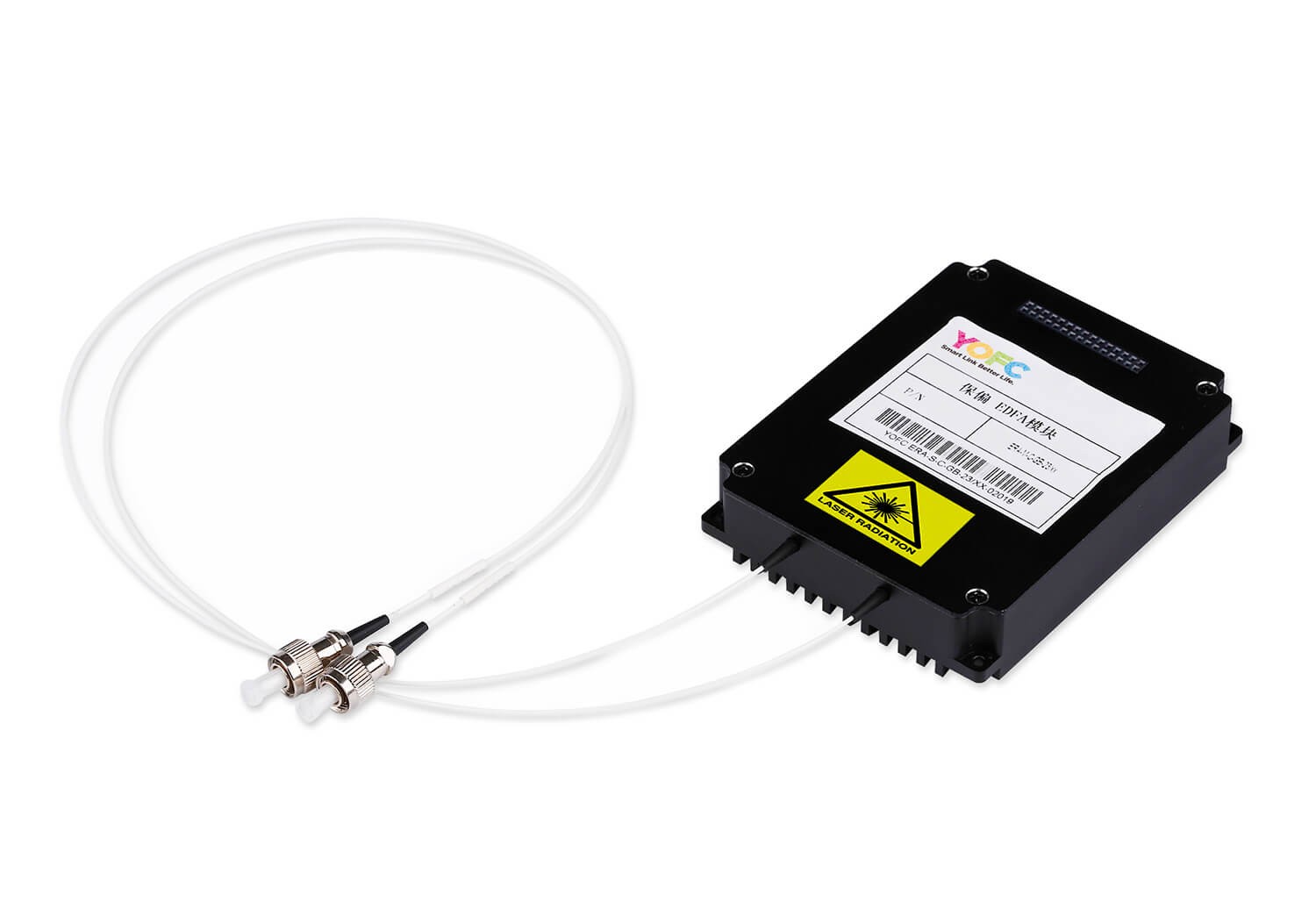

保偏EDFA 模块
保偏 EDFA 模块使用 980nm 泵浦激光提供能量，采用保偏无源器件，具有较高的输出消光比。 产品可在 ACC/APC/AGC 模式下进行工作，采用高性能器件及精确控温技术，使产品在较宽的 温度范围内具有良好的工作特性，已广泛应用于光纤传感领域。
分享到
产品特点
- 输出功率可达 33dBm
- ACC/APC 操作模式
- 低噪声指数、低功耗
- 高稳定性、高可靠性
- 大于 20dB, 高消光比
- 满足 GR1312 标准
- 可定制
产品应用
- 光纤传感
- 保偏光通信系统
- 高校、研究所
- 多普勒测风雷达
规格参数
性能指标
| 产品类型 | ERA-S-PC-90*70*25-XX/XX-1-1/1*® | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 参数 | 最小值 | 典型值 | 最大值 | ||||||||||||
| 波长（nm） | 1528.77 | － | 1565.05 | ||||||||||||
| 输入功率(dBm) | -16 | －12 | 5 | ||||||||||||
| 输出功率(dBm) | - | 20.0 | 33 | ||||||||||||
| 消光比(dB) | - | 20 | － | ||||||||||||
| 噪声指数(dB) | － | 5.5 | 6.0 | ||||||||||||
| 回波损耗(dB) | 45 | ||||||||||||||
| 供电电压(V) | 4.75 | 5.00 | 5.25 | ||||||||||||
| 功耗(W) | - | - | 40 | ||||||||||||
| 通信接口 | RS232 | ||||||||||||||
| 电连接器 | TEM-115-02-03.0-FG-D-L1 （可定制） | ||||||||||||||
| 光学接口类型 | FC/APC（可定制） | ||||||||||||||
| 尾纤长度(cm) | >50 | ||||||||||||||
| 尺寸(mm) | 90(L)×70(W)×15(H)；140(L)×90(W)×15(H) | ||||||||||||||
其它指标
环境特性
| 项目 | 最小值 | 最大值 |
|---|---|---|
| 使用温度范围(°C) | -5 | 55 |
| 存储温度范围(°C) | -40 | 85 |
| 相对湿度(%RH) | － | 85 |
| 环境/可靠性测试 | 符合 Telcordia GR-1312 | |
*®ERA-S-PC-90*70*25-XX/XX-1-1/1，其中XX/XX分别代表输出功率和增益
