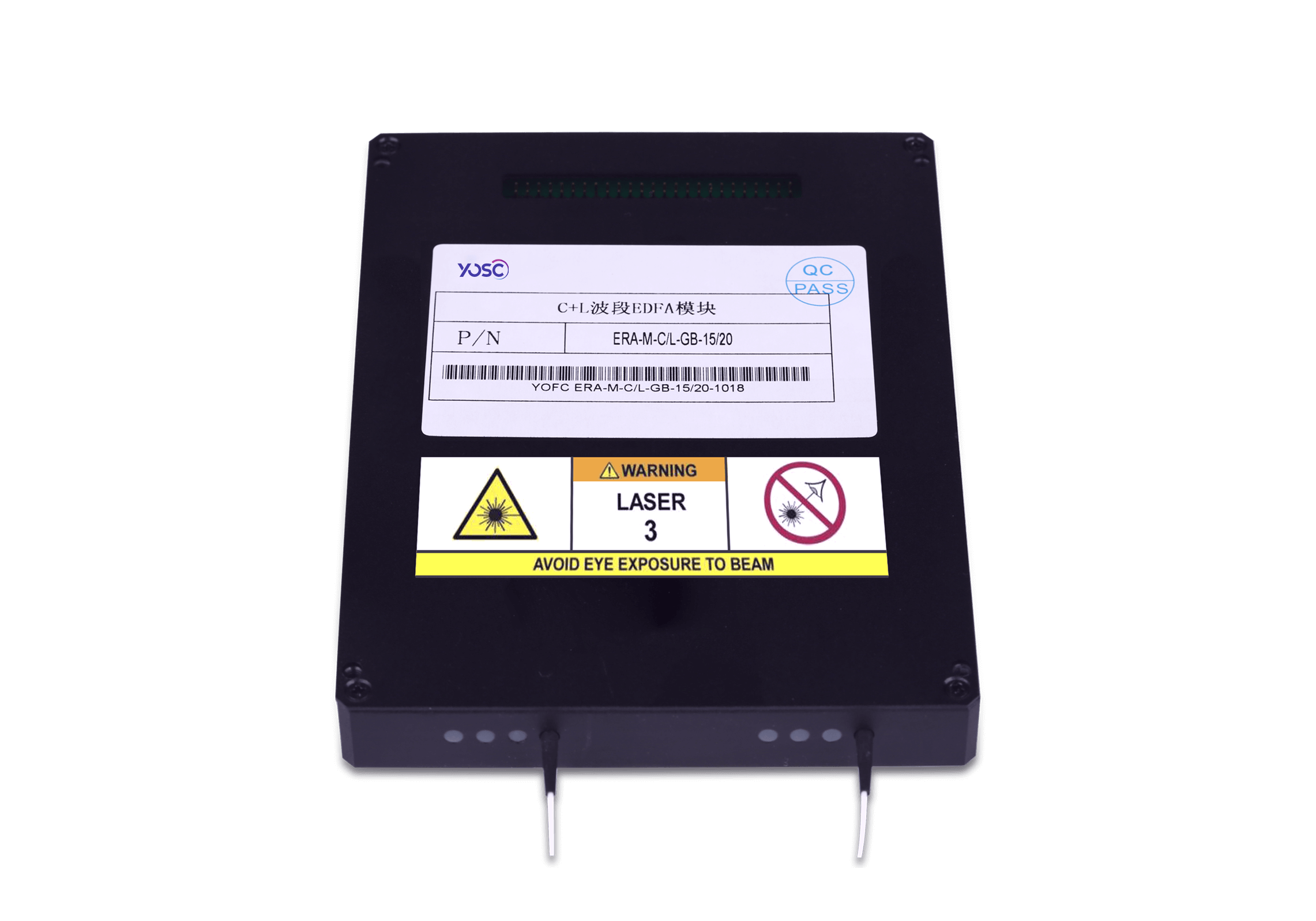

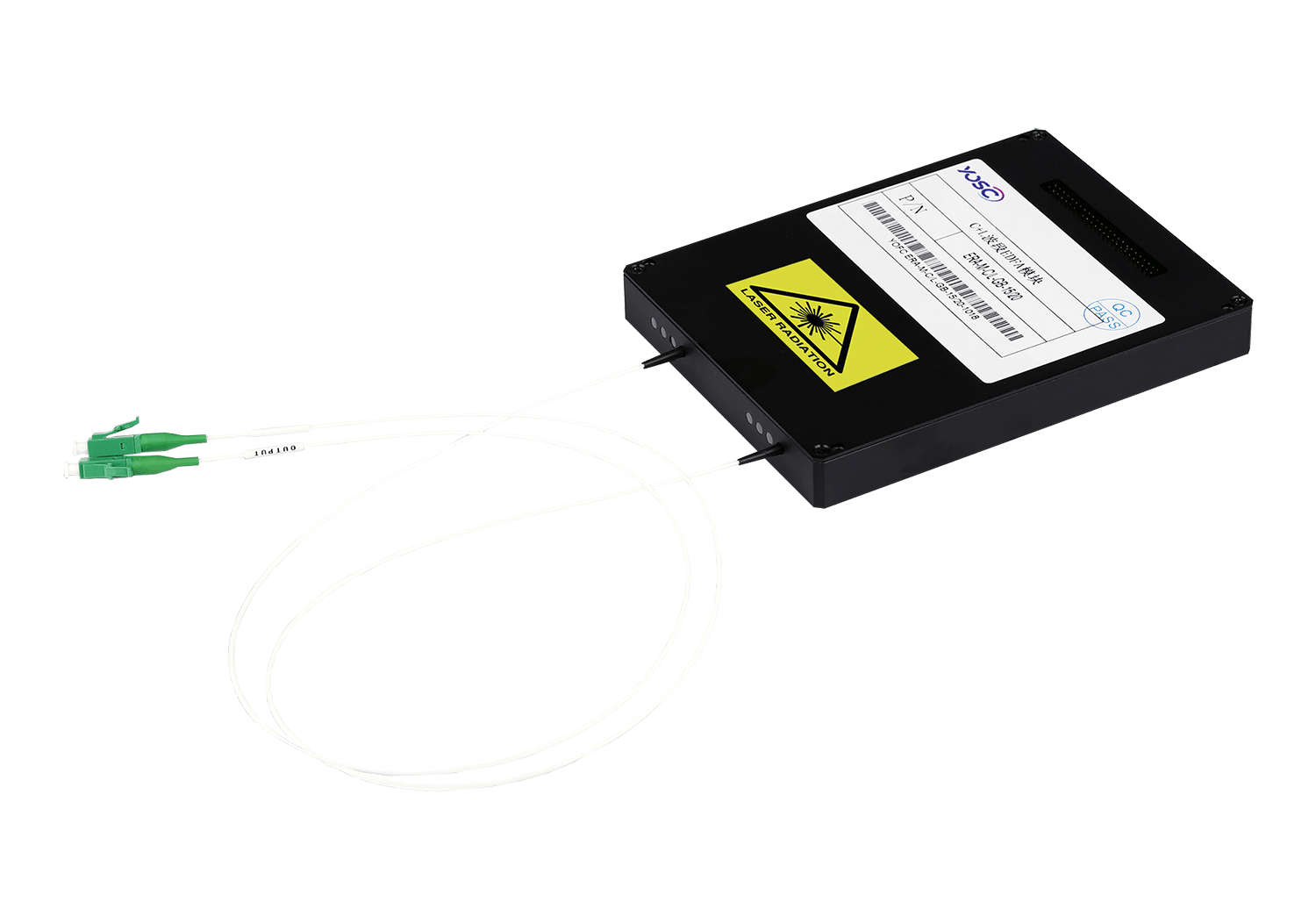

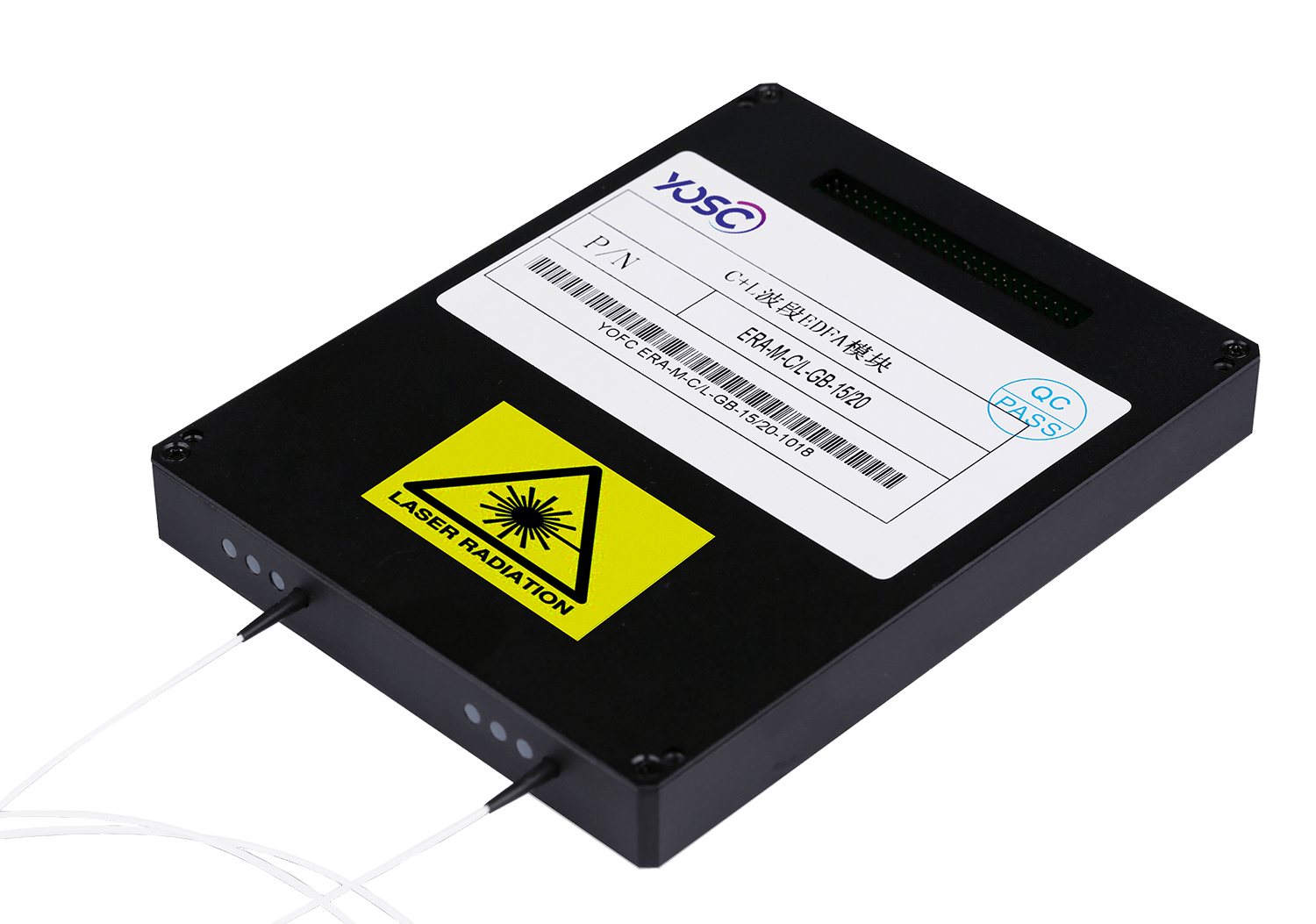

C+L波段EDFA 模块
C+L 波段 EDFA 模块可以同时放大 C 波段和 L 波段信号，并能保持低噪声和良好的平坦度。产品可在 ACC/APC/AGC 模式下进行工作。采用高性能器件及控温技术，使产品在较宽的温度范围内具有良好的工作特性。
分享到
产品特点
- C&L 波段工作带宽
- 低噪声、低功耗
- 高稳定性、高可靠性
- ACC/APC/AGC 工作模式
- 可定制
产品应用
- 局域网及光接入网
- 高校及研究所
- DWDM 传输系统
规格参数
性能指标
| 产品类型 | ERA-M-C/L-GB-XX/XX-1-1/1*① | ||
|---|---|---|---|
| 参数 | 最小值 | 典型值 | 最大值 |
| 波长（nm） | 1528 ~ 1567 & 1575 ~ 1605 | ||
| 输入功率(dBm) | -35 | -30 | 0 |
| 输出功率(dBm) | - | -10 | 20 |
| 增益(dB) | - | 20 | － |
| 噪声指数(dB) | － | 5.5 | 6 |
|
增益平坦度 (dB)
|
－ | 3.5 | － |
| 回波损耗(dB) | － | － | -45 |
| 偏振相关增益 PDG (dB) | － | － | 0.5 |
| 偏振模式色散 PMD (ps) | － | － | 0.5 |
| 工作温度(℃) | -5 | － | 55 |
| 存储温度(℃) | -40 | － | 85 |
| 电源（v） | 4.75 | 5.00 | 5.25 |
| 功耗(W) | - | － | 20 |
| 通信接口 | RS232 | ||
| 电连接器 | AMP 4-1470209-8（可定制） | ||
| 光学接口类型 | LC/UPC（可定制） | ||
| 尾纤长度(cm) | >50 | ||
| 尺寸（mm） | 130(L)x100(W)x15(H) | ||
*①ERA-M-C/L-GB-XX/XX-1-1/1，其中XX/XX分别代表输出功率和增益
