固定衰减器

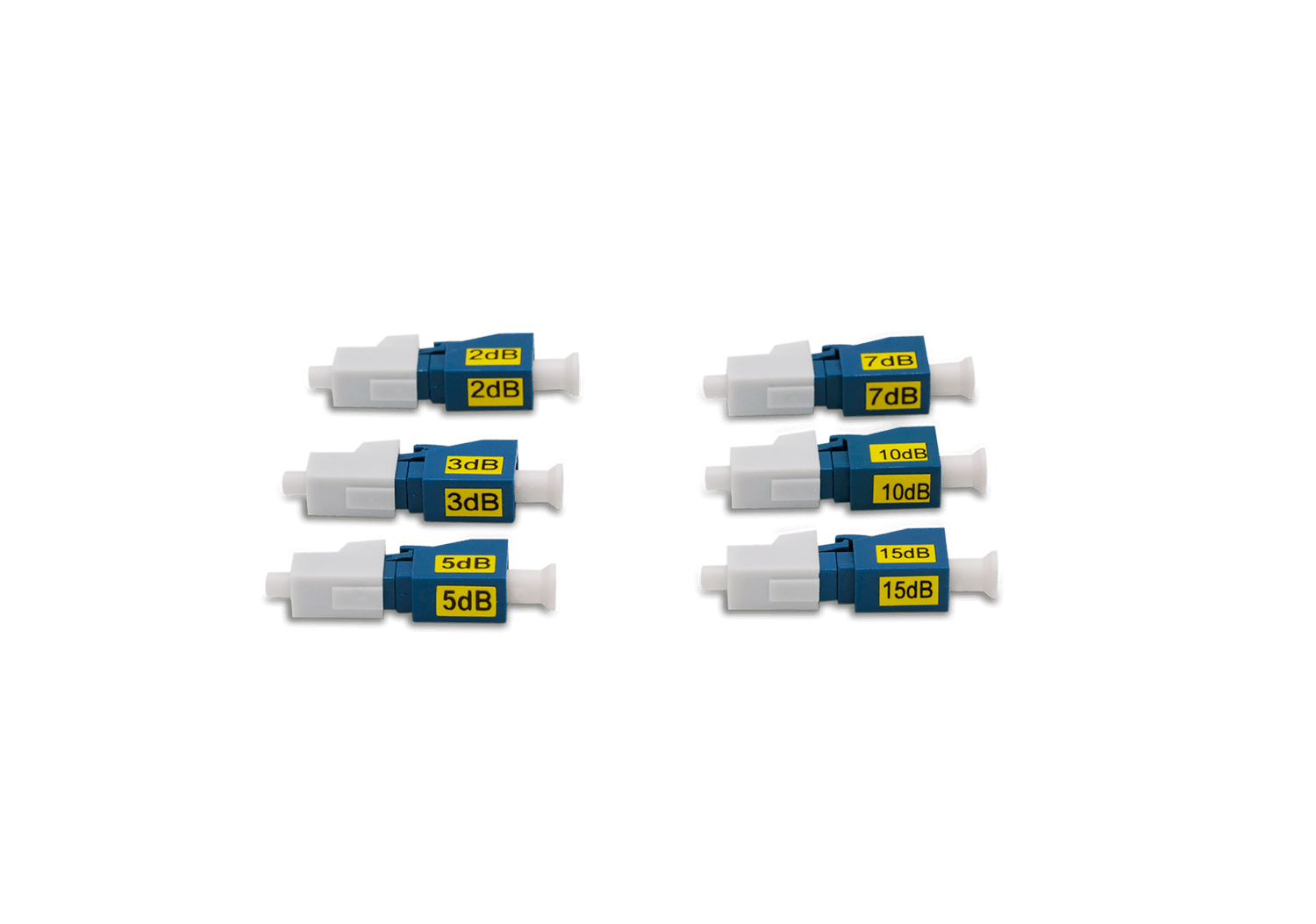

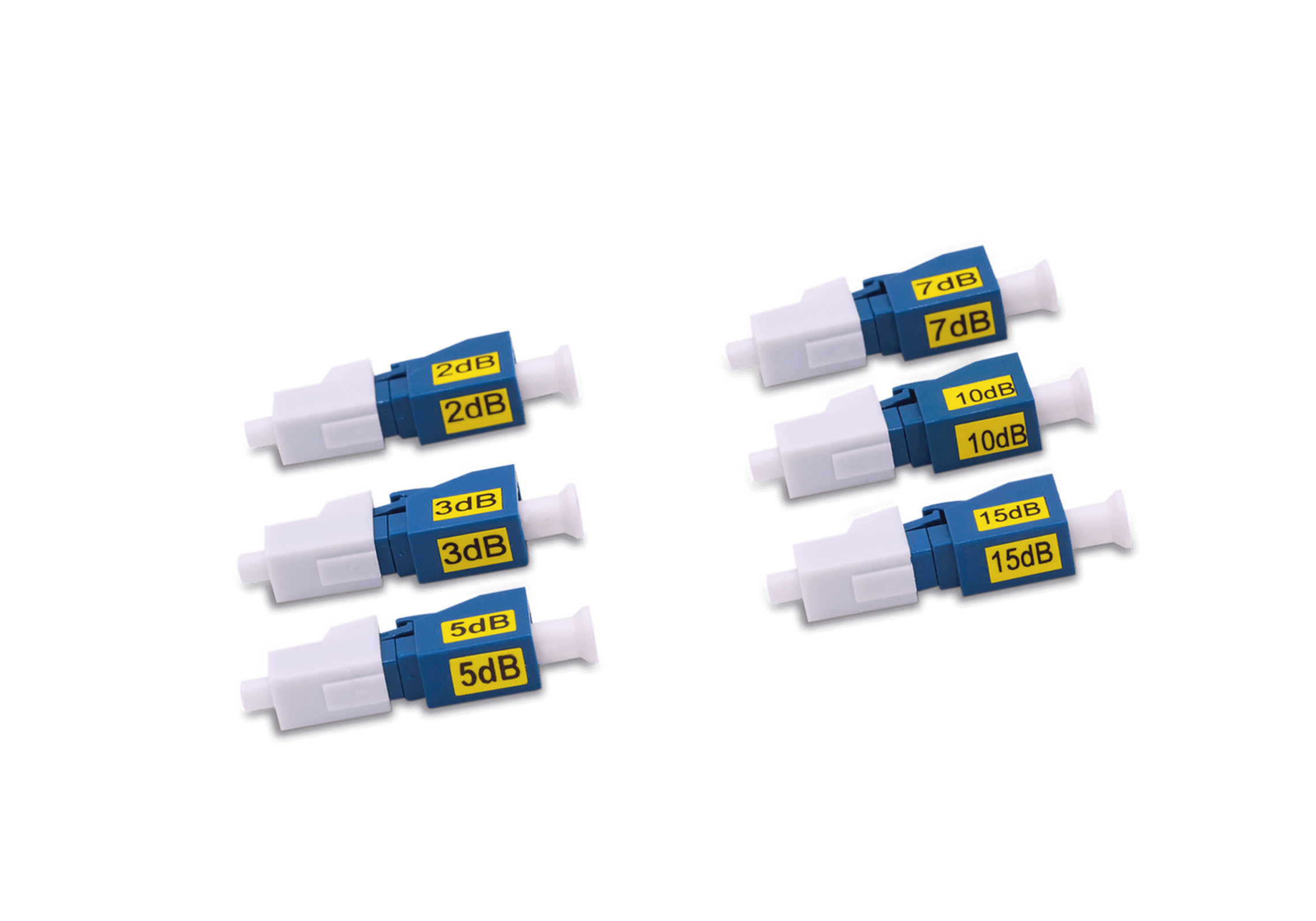

光纤衰减器作为一种光无源器件，用于光通信系统当中的调试光功率性能、调试光纤仪表的定标校正，光纤信号衰减。产品使用的是掺有金属离子的衰减光纤制造而成，能把光功率调整到所需要的水平。固定衰减器是能降低光信号能量的一种光器件，用于对输入光功率的衰减，避免了由于输入光功率超强而使光接收机产生的失真。长飞光系统公司固定衰减器产品包括：2dB、3dB、5dB、7dB、10dB、15dB 六种型号。
分享到
产品特点
- 衰减值可选择性多样化 (2 dB，3 dB， 5 dB，7 dB，10 dB，15 dB）
- 可靠性通过 GR-1221-CORE， GR-1209-CORE，GR-468-CORE 标准认证
- 覆盖通信波段 1260nm ～ 1625nm
- 插头结构，易于安装
- 精准衰减值和高回损
- 插头类型多样化
产品应用
- 长途干线密集波分复用 (DWDM) 系统
- 有线电视 (CATV) 系统
- 光分插复用器 (OADM)
- 高速光纤传输系统
- 大功率光器件测量
- 光纤网络系统
- 光配线架
规格参数
性能指标
| 产品类型 | ATT-XXdB-XX-XX*① | ||||||
|---|---|---|---|---|---|---|---|
| 参数 | 光学规格 | ||||||
| 波长范围 (nm) | 1260 ~ 1625 | ||||||
| 衰减值 (dB) | 2 | 3 | 5 | 7 | 10 | 15 | |
| 衰减范围 (dB)@1260nm~1610nm | 2.0 ± 0.5 | 3.0 ± 0.5 | 5.0 ± 0.5 | 7.0 ± 0.7 | 10.0 ± 1.0 | 15.0 ± 1.5 | |
| 衰减范围 (dB)@1610nm~1625nm | 2.00 ± 0.75 | 3.00 ± 0.75 | 5.00 ± 0.75 | 7.00 ± 0.95 | 10.0 ± 1.0 | 15.0 ± 1.5 | |
| 重复性 (dB） | 2.0 ± 0.5 | 3.0 ± 0.5 | 5.0 ± 0.5 | 7.0 ± 0.5 | 10.0 ± 0.5 | 15.0 ± 0.5 | |
| 插拔次数 (circle) | ≥ 200 | ||||||
| 光功率 (mW) | ≥ 500 | ||||||
| 回波损耗 (dB) | ≥ 45 | ||||||
| 连接器类型 | LC/UPC, SC/UPC, ST/UPC, FC/UPC, MU/UPC | ||||||
环境特性
| 保存温度（℃） | -40 | -- | 85 |
| 工作温度 (℃) | -5 | -- | 65 |
| 相对湿度 (RH%) | 5 | -- | 95 |
*①ATT-XXdB-XX-XX，其中，第一个XX是衰减值，第二个XX是指光纤类型，第三个XX是指结构类型

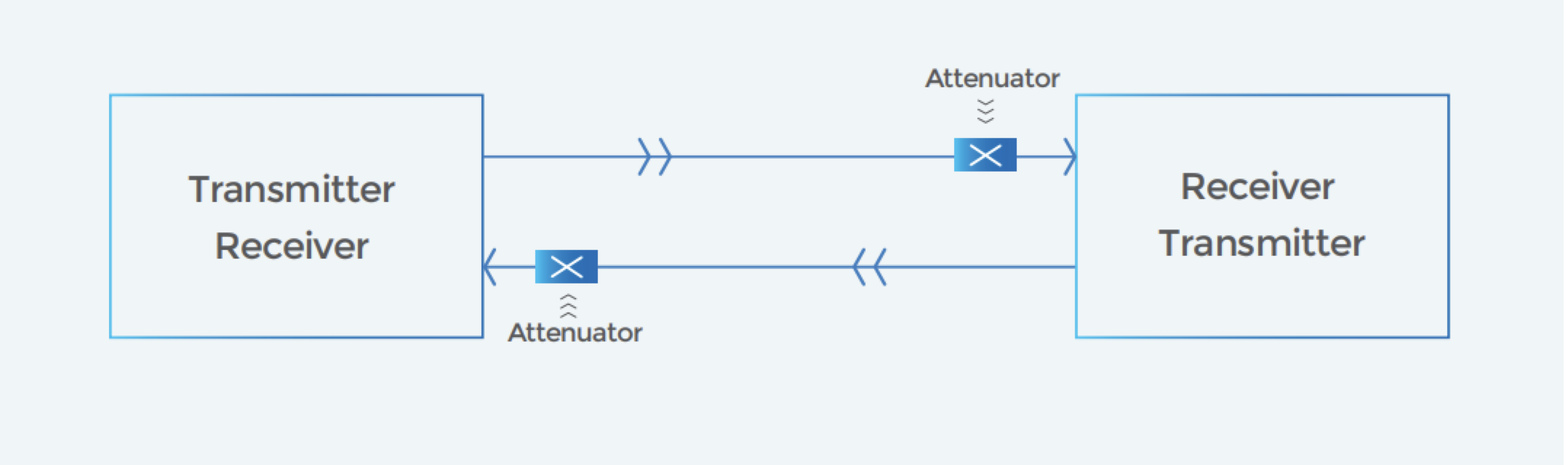

产品特性/扩展图示
