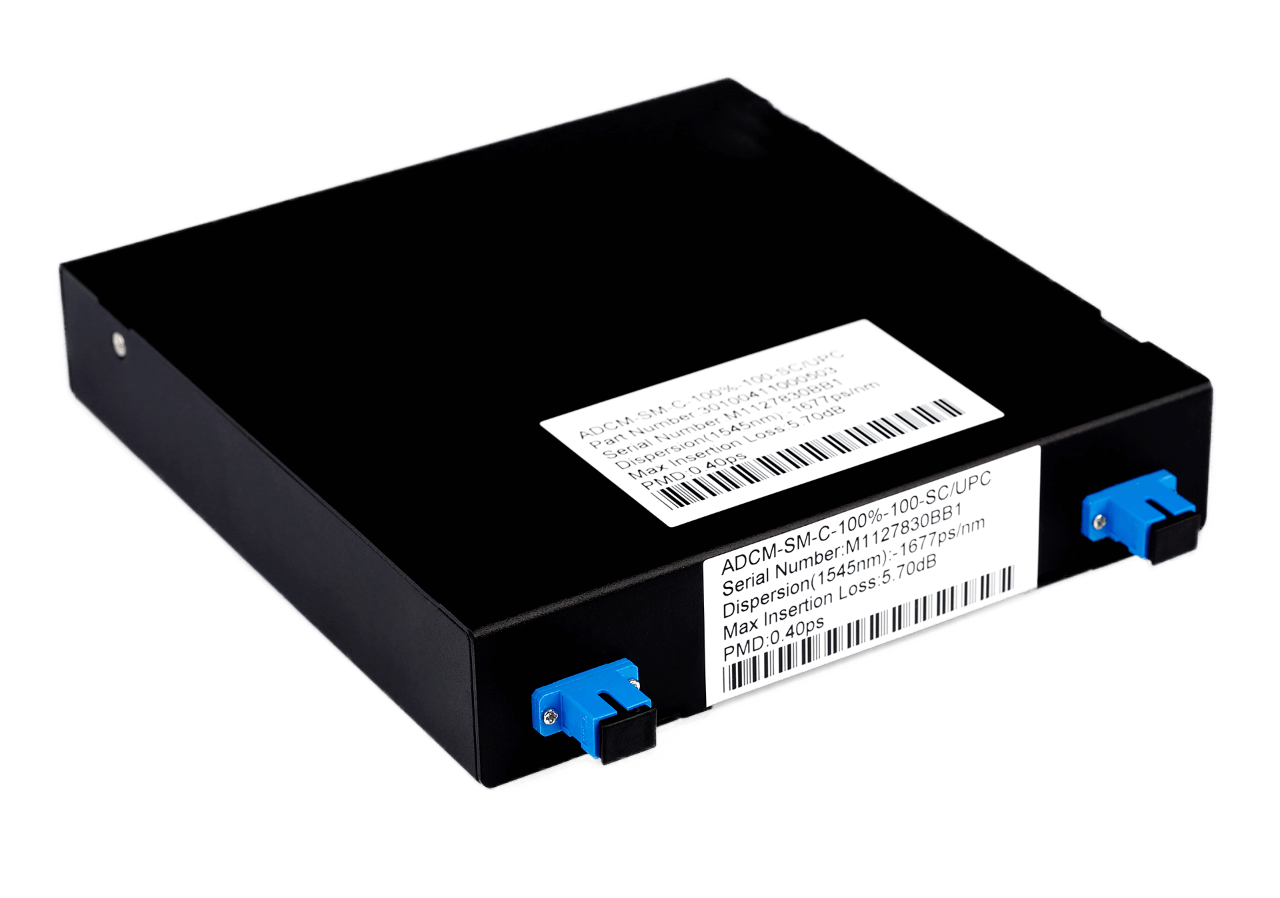

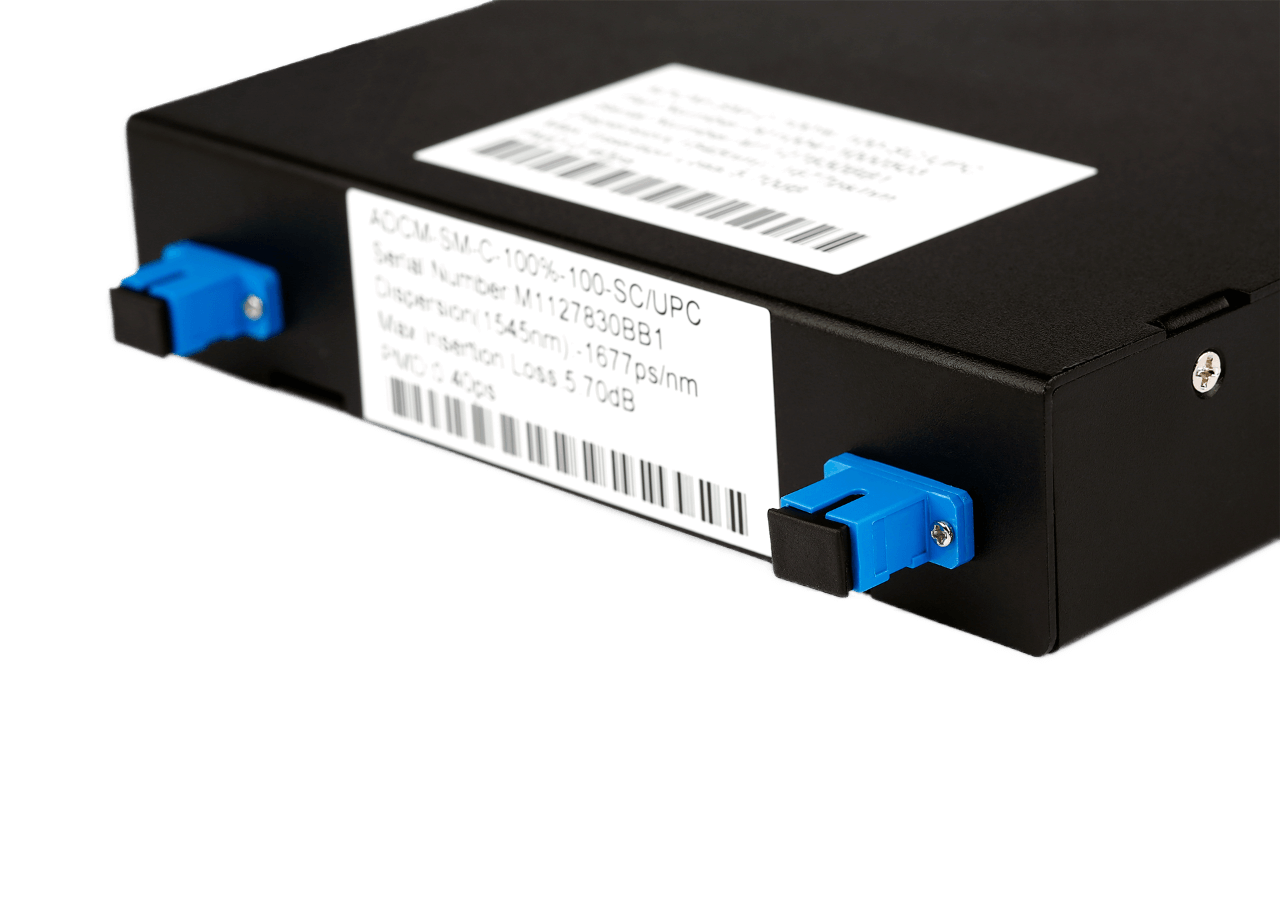

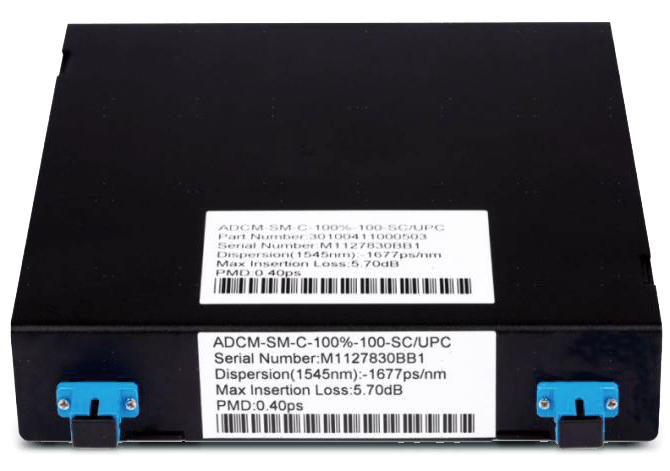

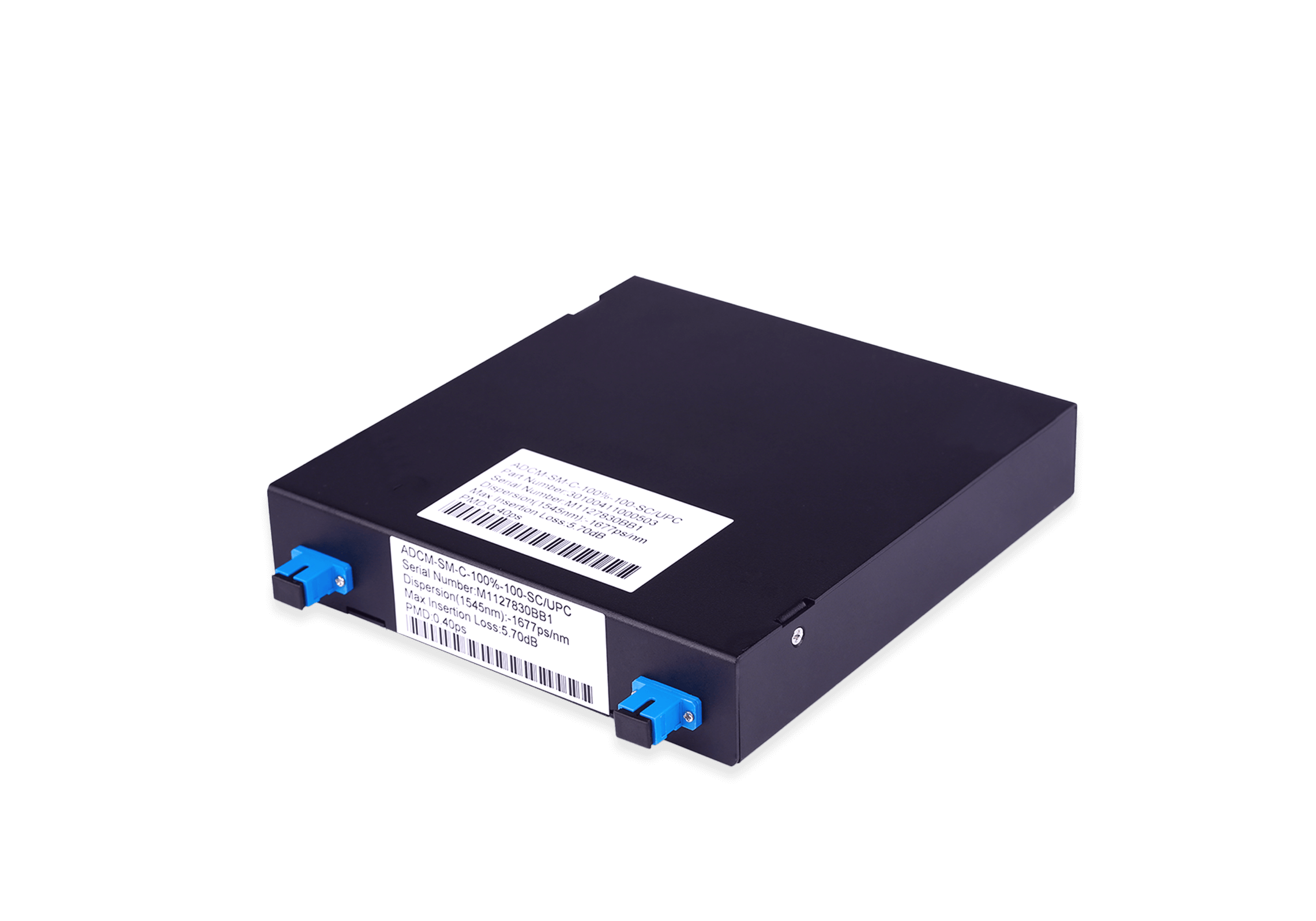

小型化色散补偿模块
在光纤通信和光纤激光器等应用中，色散管理是调控脉冲和非线性等光学特性的重要手段。
长飞光系统公司提供的小型化色散补偿模块能为标准单模光纤 (G.652) 在 C 波段内进行色散及色散斜率补偿，优化系统残余色散、提升光传输系统性能。
分享到
产品特点
- DWDM 系统宽波段色散补偿和极低的残余色散
- G.652 光纤 C 波段 100% 斜率补偿 ( 标准值 )
- 模块小型化
- 低插入损耗
- 低偏振模色散
- 性能指标通过 Telcordia GR-2854-CORE 标准认证
- 可靠性通过 Telcordia GR-1221-CORE 标准认证
- 可提供不同的包装样式、连接器类型和跳线长度
产品应用
- G.652 标准单模光纤
- 长途和城域通信系统
- DWDM 传输系统
- SDH 传输系统
- CATV 有线电视系统
- 色散调节
规格参数
性能指标-1
| 产品类型 | 单位 | AD-010 | AD-030 | AD-050 | AD-070 | AD-090 | AD-110 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 补偿距离 | km | 10 | 30 | 50 | 70 | 90 | 110 | |||
| 1545nm色散 | ps/nm |
-170 |
-500 ±15 |
-835 ±25 |
-1170 ±35 |
-1500 ±45 |
-1840 ±55 |
|||
| 1545nm 相对色散斜率 | nm-1 | 0.0036±10% | ||||||||
| 插入损耗*① | dB | ≤2.2 | ≤3.5 | ≤4.8 | ≤6.2 | ≤7.6 | ≤9.0 | |||
| 偏振模色散*② | ps | ≤0.3 | ≤0.4 | ≤0.5 | ≤0.7 | ≤0.8 | ≤0.9 | |||
| 偏振相关损耗 | dB | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | |||
| 波长相关损耗 | dB | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.6 | ≤0.7 | ≤0.7 | |||
| 回波损耗 | dB | 连接器回波损耗＜-45 | 模块回波损耗＜-27 | |||||||
性能指标-2
| 产品类型 | 单位 | AD-020 | AD-040 | AD-060 | AD-080 | AD-100 | AD-120 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 补偿距离 | km | 20 | 40 | 60 | 80 | 100 | 120 | |||
| 1545nm色散 | ps/nm |
-340 |
-670 ±20 |
-1000 ±30 |
-1330 ±40 |
-1670 ±50 |
-2010 ±60 |
|||
| 1545nm 相对色散斜率 | nm-1 | 0.0036±10% | ||||||||
| 插入损耗*① | dB | ≤2.8 | ≤4.1 | ≤5.5 | ≤6.9 | ≤8.3 | ≤9.7 | |||
| 偏振模色散*② | ps | ≤0.3 | ≤0.4 | ≤0.6 | ≤0.7 | ≤0.8 | ≤0.9 | |||
| 偏振相关损耗 | dB | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | |||
| 波长相关损耗 | dB | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.6 | ≤0.7 | ≤0.7 | |||
| 回波损耗 | dB | 连接器回波损耗＜-45 | 模块回波损耗＜-27 | |||||||
*①插入损耗为应用波段（1525nm~1565nm内的最大值）
*②偏振模色散为在应用波段内用琼斯矩阵法测量的平均差分群时延
其他指标
非线性特性
| 参数 | 最小值 | 最大值 |
|---|---|---|
| 布里渊散射域值(dBm) | 4 | - |
| 非线性系数(n2/Aeff)(W-1) | - |
1.4X10-9 |
| 有效面积(Aeff)(µm2) | 20 | - |
| 最大输入光功率(dBm) | - | 23 |
环境特性
| 参数 | 最小值 | 最大值 |
|---|---|---|
| 使用温度范围(℃) | -5 | 70 |
| 存储温度范围(℃) | -40 |
85 |
| 相对湿度(%RH) | - | 85 |
| 环境/可靠性测试 | 符合Telcordia GR-2854 和GR-1221 标准 | |
包装样式
| 包装样式 | 尺寸(mm) | 连接器类型 | 跳线长度 |
|---|---|---|---|
| 标准尺寸 | 200X190X40 | LC/UPC 或按照客户要求 | 按照客户要求 |
| 其它 | 中性包装或按照客户要求 | ||
