保偏光纤环
长飞光系统公司的保偏光纤环选取性能优异的保偏光纤和特制的固化胶，采用多极（单极、四极、八极、十六极）对称绕法，构成全固态的光纤环线圈，具备高对称性、高消光比、低损耗等特点。
分享到
产品特点
- 高对称性
- 高消光比
- 最小化 Shupe 效应
产品应用
- 闭环光纤陀螺
规格参数

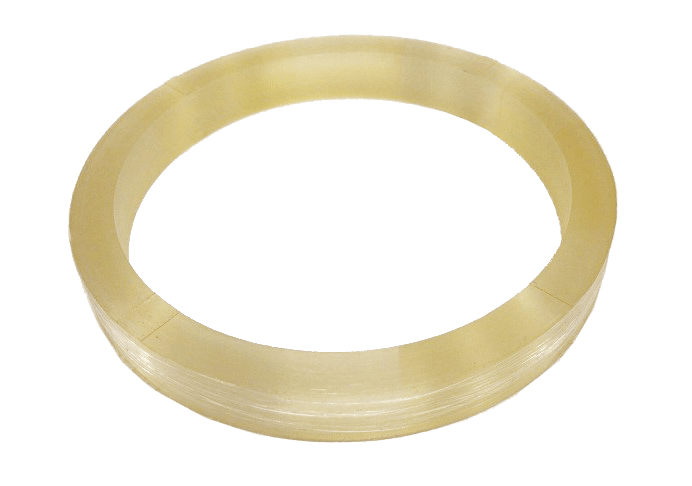

无骨架φ50光纤环
| 产品型号 | CQ1-129/12-pMa3-b* | CQ1-129/12-pMa2-b |
|---|---|---|
| 内径（mm） | 29~35 | 29~35 |
| 外径（mm） | ≤45 | ≤45 |
| 高度（mm） | 8~12 | 8~12 |
| 层数（层） | 32~52 | 40~60 |
| 绕制长度（m） | 190~430 | 290~600 |
| 常温串音（dB ） | ≤-25 | ≤-25 |
| 全温串音（dB） | ≤-20 | ≤-20 |
| 插损（dB） | ≤0.2 | ≤0.2 |
| 10s全温零漂（°/h） | ≤0.6 | ≤0.5 |
| 10s全温峰峰值（°/h） | ≤2.2 | ≤2 |
| 温度范围（℃） | -45~85 | -45~85 |
产品型号：CQ1-I29/12-PMa3-b，其中a代表通光波段，b代表环长度

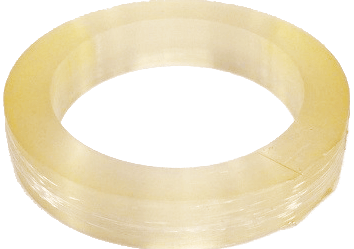

无骨架φ70光纤环
| 产品型号 | CQ1-152/12-pMa3-b* | CQ1-152/12-pMa2-b |
|---|---|---|
| 内径（mm） | 52~53 | 52~53 |
| 外径（mm） | ≤64 | ≤64 |
| 高度（mm） | 11~12 | 11~12 |
| 层数（层） | 32~56 | 28~60 |
| 绕制长度（m） | 390~470 | 440~980 |
| 常温串音（dB ） | ≤-25 | ≤-25 |
| 全温串音（dB） | ≤-20 | ≤-20 |
| 插损（dB） | ≤0.4 | ≤0.4 |
| 10s全温零漂（°/h） | ≤0.3 | ≤0.2 |
| 10s全温峰峰值（°/h） | ≤1.2 | ≤1 |
| 温度范围（℃） | -45~85 | -45~85 |
*产品型号：CQ1-I52/12-PMa3-b，其中a代表通光波段，b代表环长度

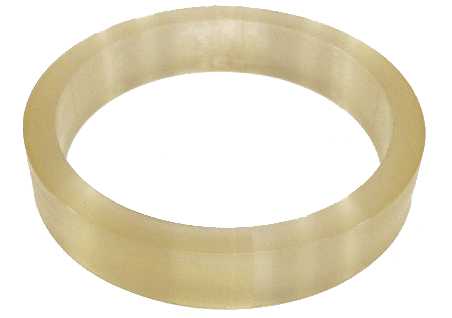

无骨架φ98光纤环
| 产品型号 | CQ1-175/12-pMa3-b* | CQ1-175/12-pMa2-b |
|---|---|---|
| 内径（mm） | 75~76 | 75~76 |
| 外径（mm） | ≤93 | ≤93 |
| 高度（mm） | 12~13 | 12~13 |
| 层数（层） | 52~56 | 48~68 |
| 绕制长度（m） | 990~1150 | 1200~1600 |
| 常温串音（dB ） | ≤-20 | ≤-20 |
| 全温串音（dB） | ≤-18 | ≤-18 |
| 插损（dB） | ≤-0.8 | ≤-0.8 |
| 100s全温零漂（°/h） | ≤0.03 | ≤0.01 |
| 100s全温峰峰值（°/h） | ≤0.25 | ≤0.15 |
| 温度范围（℃） | -45~85 | -45~85 |
*产品型号：CQ1-I75/12-PMa3-b，其中a代表通光波段，b代表环长度

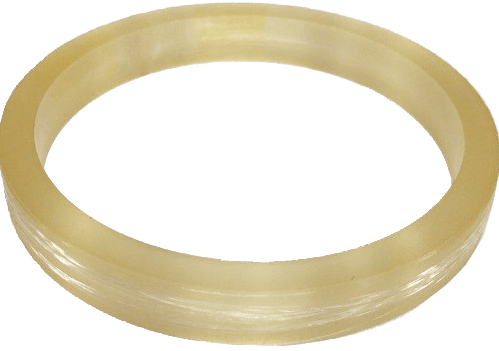

无骨架φ120光纤环
| 产品型号 | CH1-I93/14-PM22-a* |
|---|---|
| 内径（mm） | 93~94 |
| 外径（mm） | ≤112 |
| 高度（mm） | 13~14 |
| 层数（层） | 64 |
| 绕制长度（m） | 2120~2200 |
| 常温串音（dB ） | ≤-18 |
| 全温串音（dB） | ≤-15 |
| 插损（dB） | ≤-1.5 |
| 100s全温零漂（°/h） | ≤0.005 |
| 100s全温峰峰值（°/h） | ≤0.10 |
| 温度范围（℃） | -45~85 |
*产品型号：CH1-I93/14-PM22-a，其中a代表环长度
