油井传感光缆
油井传感光缆是一种用于井下温度，声波监测的传感光缆。光缆由外层无缝钢管、铝护套、内层无缝钢管、外层PP或HDPE护套四层结构组成，产品具有很强的机械性能和密封性能，适用于300℃以下油井传感监测应用。
分享到
产品特点
- 三层无缝管保护，确保光缆机械强度和很好的密封性
- 准确的光纤余长控制，让传感光纤处于自由状态，不受外力影响
- 无缝钢管采用316不锈钢或镍825材质，有较好的耐腐蚀强度
- 无缝铝护套有很好的阻氢，隔氢性能
- 方形外护套易于下井固定安装，对机械冲击有很好的缓冲保护作用
产品应用
- 300℃以下油井专用传感光缆
规格参数
| 项目 | 项目 | 参数或说明 |
| 光纤 | 光纤类型 | 单模/多模/光纤光栅阵列 |
| 内无缝钢管 | 材质 | SUS 316L |
| 外径 | 2.60mm | |
| 铝管 | 材质 | 铝 |
| 外径 | 4.4mm | |
| 外无缝钢管 | 外径 | 6.35±0.05mm |
| 材质 | SUS 316L或Inconel 825 | |
| 厚度 | 0.89mm | |
| 外护套 | 外径 | 11*11mm |
| 材质 | PP或HDPE | |
| 最大衰减 | 最大衰减（20℃） |
≤3.5/1.5dB/Km（＠850/1300nm） |
| 机械特性 | 长期工作拉力 | 长期负载≥5000N |
| 短期工作拉力 | 长期负载≥10000N | |
| 环境特性 | 工作温度 | -55℃~+300℃ |
| 耐压强度 | ≥70MPa | |
| 重量 | 光缆净重 | 约230Kg/Km |

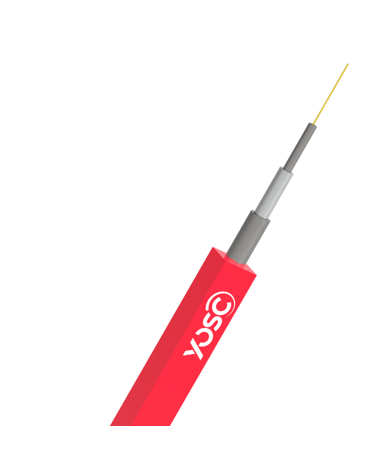

产品结构
